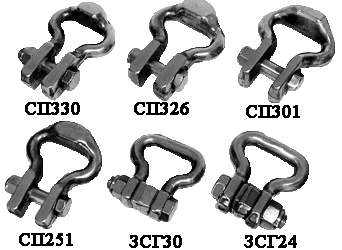

Звено соединительное

    Звено соединительное повышенной надежности для соединения круглозвенных высокопрочных цепей для горного оборудования. Применяется для соединения отрезков цепи в скребковых конвейерах, струговых установках и другом горном оборудовании.


  • Быстрый и простой монтаж и демонтаж предусматривает их применение в самых сложных условиях.
  • Увеличение срока службы за счет увеличения циклической прочности и износоустойчивости.
  • Сокращение простоев оборудования из-за возможности соединения тяговой цепи без замены целого отрезка, сокращение времени на ликвидацию порыва цепи.
  • Звенья соединительные ЗСГ24 и ЗСГ30 используются для быстрого соединения обрывов цепи.
Техническая характеристика

Наименование параметров

Значения параметров

ЗСГ24

ЗСГ30

СП251

СП301

СП326

СП330

Калибр звена, мм

24х86

30х108

24х86

24х86

26х92

30х108

Пробная нагрузка на растяжение, не менее, кН

520

760

590

520

580

650

Разрушающая нагрузка на растяжение, не менее, кН

650

920

650

650

725

905

Общее удлинение при пробной нагрузке, не более, %

1,9

2

2,2
Общее удлинение при разрыве, не менее, %

8

10

Усталостная прочность до разрушения, не менее

40000 циклов

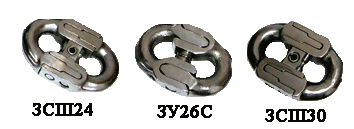

Звено соединительное универсальное

    Универсальные соединительные звенья предназначены для соединения круглозвенных высокопрочных цепей для горного оборудования. Применяются для соединения отрезков цепи в скребковых конвейерах типа СПЦ, струговых установках и другом горном оборудовании.


Соединительные звенья отличаются:
  • - возможностью установки как в горизонтальном, так и в вертикальном положении.
  • - увеличенным сроком службы за счет высокой износостойкости и циклической прочности.
  • - быстрым и простым монтажем и демонтажем в самых сложных условиях эксплуатации.
    Техническая характеристика

    Наименование параметров

    Значения параметров

    ЗСШ24

    ЗУ26С

    ЗСШ30

    Калибр звена, мм

    24х86

    26х92

    30х108

    Пробная нагрузка на растяжение, не менее, кН

    540

    612

    820

    Разрушающая нагрузка на растяжение, не менее, кН

    650

    765

    1020

    Общее удлинение при пробной нагрузке, не более, %

    1,9

    Общее удлинение при разрыве, не менее, %

    8

    Усталостная прочность до разрушения, не менее

    40000 циклов
