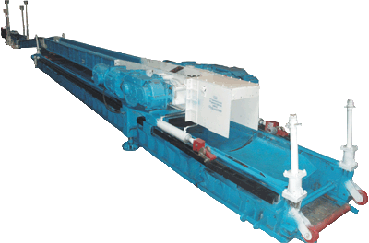

Конвейер-перегружатель скребковый надвижной проходческий СПЦ271М-82ПР

     Проходческий конвейер перегружатель надвижного типа СПЦ271М-82ПР предназначен для транспортирования горной породы по прямолинейным горным выработкам от проходческого комбайна.


  • Перегружатель состоит из горизонтальной концевой части, расположенной непосредственно на почве штрека, наклонной части, в состав которой входит привод.
  • Перегружатель оборудован мощными бортами для предотвращения просыпания угля и породы.Перегружатель создан на базе конвейера СПЦ271М с центрально-сдвоенными цепями калибра 26x92 мм.
  • Перегружатель создан на базе конвейера СПЦ271М с центрально-сдвоенными цепями калибра 26x92 мм.
  • Перегружатель состоит из двух основных частей:
    - самого перегружателя с приводом, концевой головкой, рештачным ставом, гидравлическим устройством передвижки (толкающего типа) вдоль штрека вслед за подвиганием проходческого комбайна, гидравлическим устройством передвижки опорных секций, по которым перемещается надвижная часть перегружателя, площадками для энергооборудования;
    - опорных секций со встроенным барабаном (для ленты шириной 1000 мм) и роликами телескопического ленточного конвейера для надвижной части перегружателя.
  • Комплект опорных секций с барабаном составляют концевую часть ленточного конвейера. Верхняя и нижняя ветви ленты проходят в желобообразных направляющих опорных секций.
  • Подтягивание скребковой цепи перегружателя производится с помощью гидроцилиндров, установленных на телескопической концевой головке (ход натяжения до 300 мм).
  • Передвижка перегружателя обеспечивается встроенным гидравлическим устройством передвижки толкающего типа.
  • Передвижка опорных секций перегружателя осуществляется с помощью двух гидродомкратов, смонтированных на опорной секции привода.
  • Перегружатель может комплектоваться дробилкой ДШ1, устанавливаемой в рештачный став.

Техническая характеристика

Наименование параметров

Значение параметров

Производительность, т/ч

1100

Длина конвейера в поставке, м

60

Энерговооруженность, кВт

2x160

Напряжение питания электродвигателей, В

1140/660

Тяговый орган:
- количество и расположение цепей

Две, центрально-сдвоенные

- калибр цепи, мм

26x92

Рештачный став:
- высота рештака по боковинам, мм

228

- ширина рештака по боковинам, мм

692

Максимальный шаг передвижки, конвейера, мм

1600

Длина перемещения надвижной части, м

9-12

Суммарное усилие гидродомкратов передвижки при давлении в гидросистеме 25 МПа, кН

1500


Комплектность конвейера и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.
