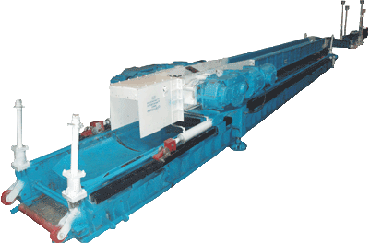

Скребковые подлавные конвейеры серии
СПЦ 271M
Мощные шахтные скребковые подлавные конвейеры серии СПЦ271М предназначены для транспортирования угля, горючего сланца, калийной руды по прямолинейным горным выработкам (штрекам и ДР.) от забойного конвейера на последующее транспортное средство.
- Конвейеры изготавливаются двух основных типов:
- СПЦ271М-81 и их модификации с прямой разгрузкой для перегрузки на телескопический ленточный конвейер (см. схему 1).
- СПЦ271М-82 и их модификации надвижного типа для перегрузки на телескопический ленточный конвейер (см. схему 2).
- Конвейеры оборудованы бортами для образования транспортного желоба необходимой пропускной способности и предотвращения просыпания материала, площадками под энергопоезд, кронштейнами для электро-гидрокоммуникаций, гидравлическими устройствами для передвижки.
- Конвейеры оборудуются (по согласованию с заказчиком) дробилкой для дробления крупногабаритных кусков транспортируемого материала.
Техническая характеристика
Наименование параметров |
Значение параметров |
СПЦ271М-81 |
СПЦ271М-82 |
| Тип перегружателя |
С прямой разгрузкой |
Надвижного типа |
| Производительность, т/ч |
1100-1300 |
| Скорость движения скребковой цепи, м/с |
1,0; 1/0,33; 1,1/0,37; 1,24/0,41 |
| Величина наезда на ленточный конвейер, м |
- |
9-12 |
| Длина в поставке, м |
35...80 |
| Энерговооруженность, кВт |
2(1)x110; 2(1)x132; 2(1)x160;
2(1)x200; 2(1)x55/160;
2(1)x65/200; 1х250; 1х85/250 |
| Напряжение питания, В |
1140; 660 |
| Расположение приводных блоков |
Параллельно |
| Тяговый орган |
Скребковая цепь |
| - количество и расположение цепей |
Две, центрально-сдвоенные |
| - калибр цепи, мм |
26x92 |
| Рештачный став: |
| - высота рештака по боковинам, мм |
228; 230 (из спецпрофиля) |
| - длина рештака по боковинам, мм |
1500 |
1500; 3000 |
| - ширина рештака по боковинам (в свету), мм |
692; 800 |
| Максимальный шаг передвижки конвейера, мм |
1600 |
900 |
| Суммарное усилие домкратов передвижки при давлении в гидросистеме 25 МПа, кН |
1500 |
2000 |
Комплектность конвейера и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.
При заказе конвейера необходимо оговорить горно-геологические условия эксплуатации, тип механизированной крепи, тип и систему подачи комбайна, тип кабелеукладчика, тип разгрузки на подлавный конвейер (прямая, боковая, крестообразная), другие конструктивные особенности конвейера.
