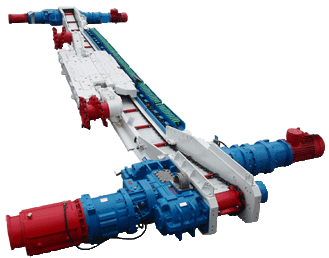

Конвейеры скребковые забойные серии СП 251

    Конвейеры предназначены для работы в составе механизированных комплексов по доставке угля любой крепости, горючего сланца или калийных руд из забоя при отработке пологопадающих пластов, подвигающихся по простиранию до 35°, и по падению или восстанию пласта до 10° в шахтах любой категории опасности по газу и пыли.



  • Конвейер может применяться со всеми типами крепей и комбайнов, соответствующих мощности пласта, изготавливаемыми в Украине и за рубежом.

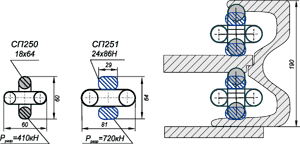

  • Конвейер имеет усовершенствованную конструкцию. Рештачный став имеет нижнее днище для исключения заштыбовки и рештаки с инспекционными люками. Навесное оборудование может быть приваренным к рештачному ставу или отъемным. В конструкции применен специальный тяговый орган на базе цепи калибра 24х86 мм с пониженными вертикальными звеньями вместо цепи калибра 18х64 мм в конвейерах СП250. Применение такого тягового органа с разрывным усилием круглозвенной цепи 720 кН вместо 410 кН повышает в 1,75 раза прочность тягового органа и позволяет разместить более мощную скребковую цепь в тех же габаритах рештачного става, что и на конвейерах типа СП250.
  • Приводы конвейера оборудованы устройствами для их закрепления и передвижки. Головной привод может комплектоваться гидравлическим устройством подъема для регулирования высоты пересыпа.
  • Конвейер комплектуется аппаратурой контроля скребкового конвейера (АКСК), которая, кроме функции отключения электродвигателей при порыве тягового органа, обладает рядом дополнительных диагностических функций, в т.ч. контроль нагрузки на каждый электродвигатель, контроль изменения скорости, световую индикацию отказа с сохранением информации в памяти, контроль исправности электрических цепей и др.
Техническая характеристика

Наименование параметров

Значение параметров

СП251.11

СП251.12

СП251.13

СП251.14

Тип механизированной крепи

МК98Д; М88; МТ; М87УМП; М87УМН; 1М103; КД90; КД80; 1КДД; ДМ; “Глиник” и др.

Тип комбайна

1ГШ68; 2ГШ68Б; 1К103М; КА80; КА200; 1К101У; 1К101УД; РКУ10; РКУ13; ГШ200; УКД200; УКД200/250; УКД300; УКН400 и др.

Производительность, т/ч

480...600

Скорость движения
тягового органа, м/с:
- рабочая - для односкоростного двигателя

1

- для двухскоростного двигателя

1,12; 1,24

- маневровая - для двухскоростного двигателя

0,37; 0,41

Длина в поставке, м

250

Энерговооруженность, кВт

4x55; 3(4)x75; 2(3)x110; 2(3)x132; 2x160; 2x55/160; 2x200; 2x65/200

Напряжение питания, В

1140/660

Тяговый орган:
- количество и расположение цепи

две в направляющих боковин рештака

- калибр цепи, мм

24x86Н (пониженная)

- расстояние между осями цепей, мм

480

Рештачный став:
- высота рештака по боковинам, мм

190; 205

- длина рештака по боковине, мм

1900

1500

1350

- ширина рештака по боковинам, мм

642


Комплектность конвейера и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.
