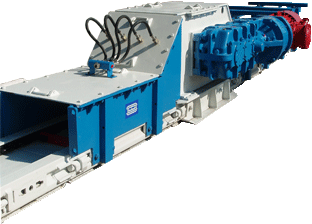

Устройство дробильное малогабаритное ДШМ1

     Устройство дробильное (дробилка) предназначено для дробления негабаритных кусков угля транспортируемого из очистного забоя.


    Дробилка устанавливается между концевой головкой и отклоняющей секцией на горизонтальной части рештачного става штрекового конвейера-перегружателя.
    Устройство дробилки - основными частями дробилки являются рама, блок привода, рабочий орган (барабан), отъемные боковины (являющиеся основанием для рамы), разборный кожух приемного окна и блок орошения.
    Блок привода состоит из серийного редуктора СП202М с гидромуфтой 1ГПЭ400У-01 и электродвигателем мощностью 55 кВт или из редуктора БП75КЦ с гидромуфтой ГПЭ400Ух2 и электродвигателем мощностью 75 кВт.
    Дробилка может эксплуатироваться в шахтах любой категории опасности по газу и пыли.


Техническая характеристика
Наименование параметров Значение параметров
Производительность, т/ч, не менее не менее 450
Максимальный размер негабарита, мм не более
- по высоте 430
- по ширине 500; 600
-кусков дробленого материала 170…220
Рабочий орган (барабан)
- диаметр, мм 730
- частота вращения, об/мин 50
Энерговооруженность, кВт 1х55;1х75
Напряжение питания, В 380; 660; 1140
Тип форсунок орошения зонтичные
- количество форсунок, шт. 4
Основание линейный рештак перегружателя
- ширина по боковинам наружная, мм 642; 754
Габариты дробилки, мм, не более
- длина 3030
- ширина 1480; 1590
- высота 1114
Масса дробилки, кг, не более 3150; 3380
