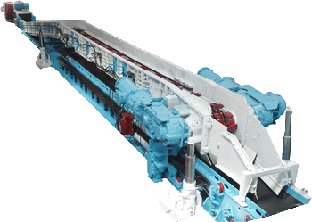

Конвейер-перегружатель подлавный СПЦ 230-81.16

     Конвейер-перегружатель подлавный СПЦ230-81.16 надвижного типа из серии СПЦ230 предназначен для работы в транспортной цепочке на участках с высокопроизводительными очистными комплексами в угольных и сланцевых шахтах опасных по газу и пыли любой категории, для перегрузки и транспортировки по горным выработкам с забойного конвейера на телескопический ленточный конвейер с шириной ленты 1000 мм.


  • Подтягивание скребковой цепи перегружателя производится с помощью гидроцилиндров, установленных на телескопической концевой головке (ход натяжения до 300 мм).

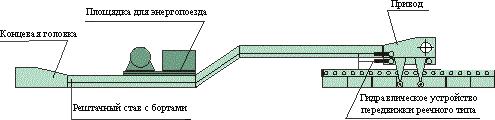

  • Перегружатель состоит из:
    - горизонтальной концевой части, расположенной непосредственно на почве штрека;
    - наклонной части;
    - надвижной части, в состав которой входит привод;
    - концевой части ленточного конвейера.
  • Перегружатель может комплектоваться дробилкой типа ДШ, устанавливаемой в рештачный став. Привод перегружателя установлен на ходовую тележку, обеспечивающую передвижения надвижной части конвейера по концевым секциям ленточного конвейера.
  • Перегружатель комплектуется:
    - бортами для предотвращения просыпа транспортируемого материала;
    - площадками под энергопоезд;
    - кронштейнами для укладки электро-гидрокоммуникаций;
    - барабаном ленточного конвейера.

Техническая характеристика

Наименование параметров

Значение параметров

Тип перегружателя

Надвижного типа

Производительность, т/час

1200-1700

Скорость движения скребковой цепи, м/с

1,0; 0,43/1,24

Величина наезда на ленточный конвейер, м

9

Длина в поставке, м

35...80

Энерговооруженность, кВт

2(1)х110; 2(1)х132; 2(1)х160; 2(1)х200; 2(1)х55/160; 2(1)х65/200

Напряжение питания, В

1140/660

Расположение приводных блоков

Параллельно

Тяговый орган

Скребковая цепь

- количество и расположение цепей

две, центрально-сдвоенные

- калибр цепи, мм

30x108

Рештачный став:
  - высота рештака по боковинам, мм

230; 255 (из спецпрофиля); 265 (литые)

  - длина рештака по боковинам, мм

1500; 3000

  - ширина рештака по боковинам (в свету), мм

692; 800

Максимальный шаг передвижки конвейера, мм

900

Суммарное усилие домкратов передвижки при давлении в гидросистеме 25 МПа, кН

2000

Ресурс конвейера, млн.т.

3-5



Комплектность конвейера и конструкции отдельных сборочных единиц Вы можете уточнить при заказе.

Сертификат № UA2.003.969 по ДСТУ ISO 9001
